Manutenção de Amplificadores – Guia Técnico Completo
A manutenção de amplificadores envolve diagnóstico eletrônico, limpeza, substituição de componentes e testes funcionais. Amplificadores são dispositivos responsáveis por aumentar sinais de áudio e enviá-los aos alto-falantes, sendo compostos por estágios como pré-amplificação, potência e fonte de alimentação.

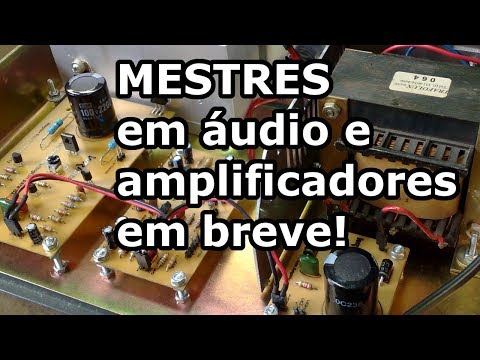

📺 Vídeos de Referência
🔧 Setup Completo de Manutenção
Hardware Essencial
- Multímetro digital (medição de tensão, corrente e continuidade)
- Osciloscópio (análise de sinal)
- Fonte de alimentação regulável
- Estação de solda e retrabalho
- Sugador de solda e malha dessoldadora
- Spray limpa-contato
- Ar comprimido
- Pinças ESD
Software e Ferramentas Digitais
- Simuladores eletrônicos (LTspice, Proteus)
- Leitores de esquemas (PDF Service Manual)
- Softwares de análise de áudio
- Apps de geração de sinal (tone generator)
⚙️ Principais Falhas em Amplificadores
| Problema | Causa Provável | Solução |
|---|---|---|
| Sem som | Cabos desconectados ou fusível queimado | Verificar conexões e substituir fusível |
| Ruído/Hum | Interferência ou aterramento ruim | Revisar aterramento |
| Distorção | Transistores ou capacitores danificados | Substituição de componentes |
| Superaquecimento | Problemas térmicos ou sobrecarga | Verificar dissipadores e pasta térmica |
Problemas comuns incluem ausência de som, distorção e ruídos, geralmente associados a componentes danificados ou conexões defeituosas.
🔍 Processo Técnico de Manutenção
- Desligar e desconectar o equipamento da energia
- Abrir o gabinete cuidadosamente
- Inspecionar visualmente (componentes queimados ou soltos)
- Limpeza interna com ar comprimido
- Testar fusíveis e alimentação
- Testar componentes com multímetro
- Ressoldar conexões defeituosas
- Montagem e testes finais
A limpeza e inspeção interna são etapas críticas, pois poeira e conexões soltas são causas frequentes de falhas.
📊 Mapeamento de Componentes
| Componente | Função | Falha Comum |
|---|---|---|
| Transistor | Amplificação de sinal | Curto ou queima |
| Capacitor | Filtragem e estabilidade | Estufamento |
| Resistor | Controle de corrente | Queima |
| Diodo | Retificação | Curto |
| CI (Circuito Integrado) | Controle e amplificação | Falha total |
📋 SOP / POP (Procedimento Operacional Padrão)
POP – Manutenção Básica
- Recebimento do equipamento
- Inspeção visual externa
- Teste funcional inicial
- Desmontagem controlada
- Diagnóstico técnico
- Reparo/substituição
- Teste final com carga
- Entrega com relatório
SOP – Segurança
- Desenergizar antes de abrir
- Usar EPI (luvas, óculos)
- Evitar contato com capacitores carregados
- Trabalhar em bancada isolada
Amplificadores podem conter tensões perigosas mesmo desligados, exigindo cuidado técnico.
🎓 Tutorial de Treinamento
Nível Iniciante
- Identificar componentes eletrônicos
- Uso do multímetro
- Leitura de esquemas simples
Nível Intermediário
- Diagnóstico de falhas
- Substituição de componentes
- Testes de sinal
Nível Avançado
- Análise com osciloscópio
- Reparo de circuitos complexos
- Projeto e modificação de amplificadores
📚 Referências Técnicas
- Manuais de serviço (Service Manuals)
- Datasheets de componentes
- Normas IEC de segurança elétrica
- Literatura de eletrônica analógica
📌 Conclusão
A manutenção de amplificadores combina diagnóstico sistemático, conhecimento em eletrônica e uso adequado de ferramentas. Muitos problemas são resolvidos com inspeção básica e limpeza, mas falhas mais complexas exigem análise detalhada do circuito e substituição de componentes.
